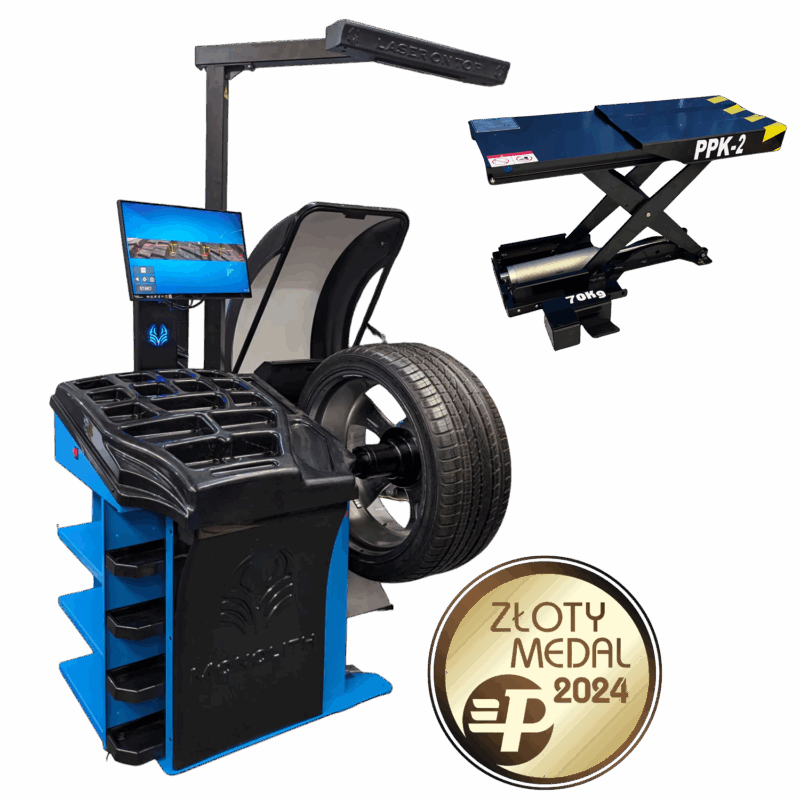

Wyważarka diagnostyczna UNITROL MONOLITH GEO 3D z laserem i podnośnikiem PPK-2

MONOLITH GEO 3D to pierwsza polska zaawansowana wyważarka diagnostyczna do kół osobowych i dostawczych z bezdotykowym pomiarem bicia i głębokości bieżnika za pomocą kamery oraz znacznika laserowego. Urządzenie automatycznie mierzy wymiary koła, analizuje niewyważenie i deformacje opony, a dzięki pneumatycznemu uchwytowi oraz systemowi LOT przyspiesza i ułatwia pracę serwisu opon.

Diagnostyczna wyważarka do kół UNITROL MONOLITH GEO 3D z kamerą, laserem, systemem LOT i podnośnikiem PPK-2

Wyważarka diagnostyczna UNITROL MONOLITH GEO 3D jest przeznaczona do profesjonalnej obsługi kół samochodów osobowych, SUV-ów oraz lekkich pojazdów dostawczych. Maszyna łączy funkcję precyzyjnego wyważania z diagnostyką opony i obręczy. Dzięki temu operator może nie tylko określić wartość niewyważenia, lecz także sprawdzić centryczność koła, deformacje opony oraz głębokość bieżnika.

Diagnostyczna wyważarka do kół z kamerami 3D

MONOLITH GEO 3D wykorzystuje kamerę do pomiaru centryczności i głębokości bieżnika oraz osobną kamerę do automatycznego odczytu parametrów koła. System analizuje rzeczywisty obraz obręczy, dlatego operator nie musi ręcznie wprowadzać średnicy, szerokości i odległości koła. W efekcie obsługa jest szybsza, a ryzyko pomyłki podczas ustawiania parametrów zostaje ograniczone.

Pomiar bicia opony i głębokości bieżnika

Bezdotykowy system diagnostyczny pozwala sprawdzić bicie koła oraz stan bieżnika. Dzięki temu wyważarka wspiera wykrywanie deformacji opony i nieprawidłowości, które mogą powodować drgania pojazdu nawet po prawidłowym wyważeniu. Wyniki pomiaru są przedstawiane na czytelnym ekranie dotykowym.

System LOT i laserowe wskazanie miejsca montażu ciężarka

System LOT – Laser on Top wyznacza oś montażu ciężarka w pozycji „na godzinę 12”. Dodatkowo laserowy wskaźnik pokazuje dokładne miejsce przyklejenia ciężarka na obręczy. Rozwiązanie ułatwia precyzyjną korekcję niewyważenia oraz zmniejsza ryzyko błędnego rozmieszczenia ciężarków nabijanych i klejonych.

Konfiguracja wyważarki MONOLITH GEO 3D:

• kamera do pomiaru centryczności i głębokości bieżnika
• kamera do pomiaru parametrów koła
• automatyczne otwieranie i zamykanie osłony koła
• system LOT (wskaźnik osi nabicia ciężarków „godz. 12”)
• pneumatyczny uchwyt szybkomocujący (MONOLITH P)
• elektryczny hamulec w miejscu niewyważenia
• kalibracja (łatwa przy pomocy przyrządu)
• syntezator mowy
• laserowy wskaźnik
• program Alu + program „ukryty ciężarek”
• autonaprowadzanie
• automatyczny, bezdotykowy pomiar parametrów koła
• optymalizacja
• ultradźwiękowy pomiar zewnętrznej szerokości koła
• program 3P (ukrywanie ciężarka za ramionami felgi)
• monitor dotykowy LED
• drukowanie do pliku
• podręczna pamięć użytkownika
• automatyczny pomiar odległości, średnicy i szerokości
• przeliczenie niewyważeń

Pneumatyczny uchwyt szybkomocujący

Wyważarka została wyposażona w pneumatyczny uchwyt UNITROL sterowany pedałem nożnym. Dzięki temu operator może szybko i stabilnie zamocować koło na wrzecionie. Pewne centrowanie ogranicza ryzyko nieprawidłowego osadzenia koła, które mogłoby wpłynąć na wynik pomiaru.

Podnośnik koła PPK-2

Podnośnik koła PPK-2 ułatwia ustawienie cięższego koła na wysokości wału wyważarki. W rezultacie operator nie musi ręcznie podnosić koła, co poprawia ergonomię stanowiska. Rozwiązanie jest szczególnie przydatne podczas obsługi samochodów SUV, busów oraz lekkich pojazdów dostawczych.

MONOLITH GEO 3D obsługuje obręcze o średnicy 10–30” i szerokości 2–15”. Maksymalna masa koła wynosi 80 kg, natomiast dokładność pomiaru niewyważenia wynosi 1 g. Urządzenie wymaga zasilania elektrycznego 230 V oraz pneumatycznego 8–10 bar.

Wyważarka do kół MONOLITH GEO 3D – dane techniczne

Wyważarka diagnostyczna do kół – cechy produktu

• Pomiar centryczności koła za pomocą kamery — diagnostyka bicia opony i obręczy.
• Pomiar głębokości bieżnika — dodatkowa kontrola stanu opony.
• Automatyczny pomiar średnicy, szerokości i odległości — mniej ręcznego wprowadzania danych.
• System LOT — wskazanie osi montażu ciężarka w pozycji „na godzinę 12”.
• Laserowy wskaźnik — precyzyjne wskazanie miejsca klejenia ciężarka.
• Pneumatyczny uchwyt szybkomocujący — sprawny i stabilny montaż koła.
• Sterowanie pedałem nożnym — wygodniejsza obsługa uchwytu.
• Elektryczny hamulec — zatrzymanie koła w miejscu korekcji.
• Programy ALU — obsługa felg aluminiowych.
• Program ukrytego ciężarka — montaż ciężarków za ramionami felgi.
• Program 3P — precyzyjne ukrywanie ciężarków.
• Autonaprowadzanie — ustawienie koła w pozycji korekcji.
• Automatyczne otwieranie i zamykanie osłony — szybszy cykl pracy.
• Syntezator mowy — dodatkowe komunikaty dla operatora.
• Pamięć użytkownika — przechowywanie ustawień roboczych.
• Drukowanie wyników do pliku — możliwość zapisu pomiarów.
• Podnośnik PPK-2 — łatwiejsza obsługa ciężkich kół.
• Obsługa kół do 80 kg — zastosowanie do samochodów osobowych, SUV i dostawczych.

Konfiguracja wyważarki MONOLITH GEO 3D

• kamera do pomiaru centryczności i głębokości bieżnika,
• kamera do pomiaru parametrów koła,
• automatyczne otwieranie i zamykanie osłony,
• system LOT,
• pneumatyczny uchwyt szybkomocujący,
• elektryczny hamulec w miejscu niewyważenia,
• funkcja kalibracji,
• syntezator mowy,
• laserowy wskaźnik,
• programy ALU,
• program ukrytego ciężarka,
• program 3P,
• autonaprowadzanie,
• automatyczny, bezdotykowy pomiar parametrów koła,
• ultradźwiękowy pomiar zewnętrznej szerokości koła,
• funkcja optymalizacji,
• dotykowy monitor,
• drukowanie wyników do pliku,
• pamięć użytkownika,
• przeliczanie niewyważeń,
• podnośnik koła PPK-2 – do potwierdzenia.

Zastosowanie wyważarki diagnostycznej UNITROL MONOLITH GEO 3D

• profesjonalne serwisy oponiarskie,
• warsztaty samochodowe,
• punkty wulkanizacyjne,
• stacje obsługi flot,
• diagnostyka bicia opony i obręczy,
• pomiar głębokości bieżnika,
• wyważanie kół samochodów osobowych,
• wyważanie kół SUV,
• obsługa busów i lekkich samochodów dostawczych,
• wyważanie felg stalowych,
• wyważanie felg aluminiowych,
• diagnozowanie przyczyn drgań koła,
• kontrola koła po naprawie lub wymianie opony.

Wyważarka do kół osobowych, SUV i dostawczych – kompatybilność

• koła samochodów osobowych,
• koła samochodów SUV,
• koła busów,
• koła lekkich samochodów dostawczych,
• felgi stalowe,
• felgi aluminiowe,
• obręcze o średnicy 10–30”,
• obręcze o szerokości 2–15”,
• koła o masie do 80 kg.

Jak używać wyważarki MONOLITH GEO 3D?

• Umieść koło na podnośniku PPK-2.
• Obsługa diagnostycznej wyważarki do kół
• Unieś koło do wysokości wału wyważarki.
• Nasuń koło na wał Ø40 mm.
• Zamocuj koło za pomocą pneumatycznego uchwytu sterowanego pedałem.
• Poczekaj na automatyczny pomiar średnicy, szerokości i odległości.
• Wybierz odpowiedni program wyważania.
• Zamknij osłonę i uruchom cykl pomiarowy.
• Poczekaj na pomiar niewyważenia, centryczności i głębokości bieżnika.
• Sprawdź wyniki na ekranie dotykowym.
• Ustaw koło w miejscu korekcji.
• Zamontuj ciężarki zgodnie ze wskazaniem systemu LOT i lasera.
• Wykonaj ponowny pomiar kontrolny.
• Zwolnij uchwyt pneumatyczny i opuść koło za pomocą podnośnika.

Zalety maszyny:

Sterowanie mechanizmem uchwytu jest realizowane przy pomocy wygodnego pedału nożnego.
	Uzyskane wyniki pomiaru wyświetlana są w przejrzystym menu które ułatwia użytkownikowi weryfikację opony.
Wyważarka wyposażona jest w opatentowany system wprowadzania parametrów koła na podstawie realnego obrazu z kamery. Dodatkowo, dla bardziej dokładnego określenia miejsca korekcji wyważarka posiada laserowy wskaźnik, precyzyjnie wskazujący miejsce klejenia ciężarka.
	Wyważarka jest ultranowoczesnym urządzeniem z jeszcze bardziej dokładnym wskazaniem miejsca korekcji. Dzięki laserowemu wskaźnikowi mamy dodatkowo wyznaczoną oś „na godz. 12” niwelując ryzyko pomyłki w umieszczaniu ciężarków nabijanych.
Wyważarka wyposażona jest w nowoczesny szybkomocujący uchwyt pneumatyczny, znacznie skracający czas i ułatwiający pewny montaż koła na wrzecionie wyważarki bez ryzyka niecentrycznego zamocowania koła. Sterowanie mechanizmem uchwytu jest realizowane przy pomocy wygodnego pedału nożnego.

Urządzenie otrzymało złoty medal na Targach TTM 2024 w Poznaniu

*Oferta obowiązuje do końca czerwca lub wyczerpania zapasów.
